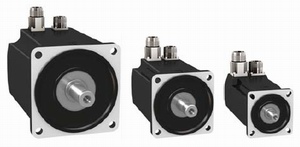

AC servomotory - BMH

Servomotory řady BMH se vyznačují vzhledem ke svým rozměrům vysokou hustotou výkonu. Jsou to univerzální motory pro široké spektrum aplikací. Používají se servoměniči typu LXM-32

Motory jsou vybaveny absolutním snímačem polohy typu SinCos s rozlišením 16.384 nebo 131.072 na otáčku, který může být Single-Turn nebo Multi-Turn.

V motoru je zabudována paměť EPROM s databází základních parametrů motoru, které jsou po připojení motoru přeneseny přes rozhraní HiperFace do servoměniče. Ten si pak automaticky optimalizuje své nastavení pro daný motor.

BMH 070: příruba 70 x 70 mm, 10-pólový synchronní motor

Velikost typ vinutí	n_max [min^-1]	M_d [Nm]	M_max [Nm]	I_max [A]	P_n [kW]	k_T [Nm/A]	J_rot [kgcm²]	J_rot/B [kgcm²]	m [kg]	m_B [kg]
1T 1P	8.000	1,40	4,20	9,56 5,97	0,68 0,75	0,49 0,79	0,59	0,70	1,6	2,6
2T 2P	8.000	2,48	7,44	17,71 9,68	1,08 1,16	0,46 0,84	1,13	1,24	2,3	3,3
3T 3P	8.000	3,40	10,20	17,84 12,57	1,13 1,32	0,61 0,87	1,67	1,78	3,0	4,0

Uvedené hodnoty J_rot/B a m_B jsou pro motor s brzdou.

BMH 100: příruba 100 x 100 mm, 10-pólový synchronní motor

Velikost typ vinutí	n_max [min^-1]	M_d [Nm]	M_max [Nm]	I_max [A]	P_n [kW]	k_T [Nm/A]	J_rot [kgcm²]	J_rot/B [kgcm²]	m [kg]	m_B [kg]
1T 1P	6.000	3,40	10,20	18,20 11,20	1,20 1,26	0,67 1,09	3,19	3,68	3,34	4,80
2T 2P	6.000	6,00 6,10	18,30 18,00	30,00 17,50	1,98 1,95	0,71 1,19	6,28	6,77	4,92	6,38
3T 3P	6.000	9,00 8,50	25,50 27,00	34,70 26,71	2,28 2,85	0,85 1,17	9,37	10,3	6,50	8,15

Uvedené hodnoty J_rot/B a m_B jsou pro motor s brzdou.

BMH 140: příruba 140 x 140 mm, 10-pólový synchronní motor

Velikost typ vinutí	n_max [min^-1]	M_d [Nm]	M_max [Nm]	I_max [A]	P_n [kW]	k_T [Nm/A]	J_rot [kgcm²]	J_rot/B [kgcm²]	m [kg]	m_B [kg]
1P	4.000	10,30	39,90	29,80	2,64	1,20	16,46	17,96	8,0	10,3
2P	4.000	18,50	55,50	57,42	3,73	1,10	32,00	33,50	12,0	14,3
3P	4.000	24,00	75,00	62,32	4,75	1,33	47,54	50,27	16,0	18,5

Uvedené hodnoty J_rot/B a m_B jsou pro motor s brzdou.

BMH 190: příruba 190 x 190 mm, 10-pólový synchronní motor

Velikost typ vinutí	n_max [min^-1]	M_d [Nm]	M_max [Nm]	I_max [A]	P_n [kW]	k_T [Nm/A]	J_rot [kgcm²]	J_rot/B [kgcm²]	m [kg]	m_B [kg]
1P	4.000	30,0	90,0	89,6	5,18	1,30	67,7	71,8	19	20,5
2P	4.000	48,0	144,0	114,0	6,07	1,56	130,1	144,8	31	32,5
3P	3.500	65,0	195,0	124,5	7,75	1,80	194,1	205,8	43	44,5
4P .. A	3.000	100,0	230,0	100,0	9,80	2,50	276,7	298,2	55,8	62,6
4P .. B	3.000	100,0	230,0	100,0	16,00	2,50	276,7	298,2	57,4	64,2

Uvedené hodnoty J_rot/B a m_B jsou pro motor s brzdou.

Motor BMH1904 ... B je s přídavným chlazením ventilátorem, provedení MH1904 ... A je bez ventilátoru.

Poznámky:

Motory s vinutím T jsou pro napájecí napětí servoměniče 115Vac a 230 Vac.
Motory s vinutím P jsou pro napájecí napětí servoměniče 115Vac, 230 Vac, 400 Vac a 480 Vac.
Pro všechny motory řady BMH platí: krytí IP65 (hřídel bez použití gufera IP54), izolační třída F (do 155°C), teplota okolí +5 až +40°C
Ve vinutí motoru je zabudovaný snímač teploty PTC, který je vyveden přes konektor enkodéru.

Absolutní enkodéry SinCos: signálové rozhraní HiperFace

Typ	režim	rozlišení / otáčku	princip
SEK37 SEL37	Single Turn Multi Turn	16.384	16 period / otáčku, 10-bit vzorkování Multi Turn: 4.096 otáček
SKS36 SKM36	Single Turn Multi Turn	131.072	128 period / otáčku, 10-bit vzorkování Multi Turn: 4.096 otáček

Volitelná provedení :

vinutí typu P pro vyšší moment a nižší otáčky, T pro nižší moment a maximální otáčky
absolutní enkodér SinCos single turn (standard: SEK37) nebo SinCos multi turn
motor bez brzdy (standard) nebo s brzdou
hladká hřídel (standard) nebo hřídel s perem
krytí kolem hřídele IP54 (standard) nebo IP65
přímé konektory nebo úhlové otočné konektory

Dokumentace :

manuál servomotorů BMH

typový klíč BMH
